ТРАНСФОРМАТОР SPW080

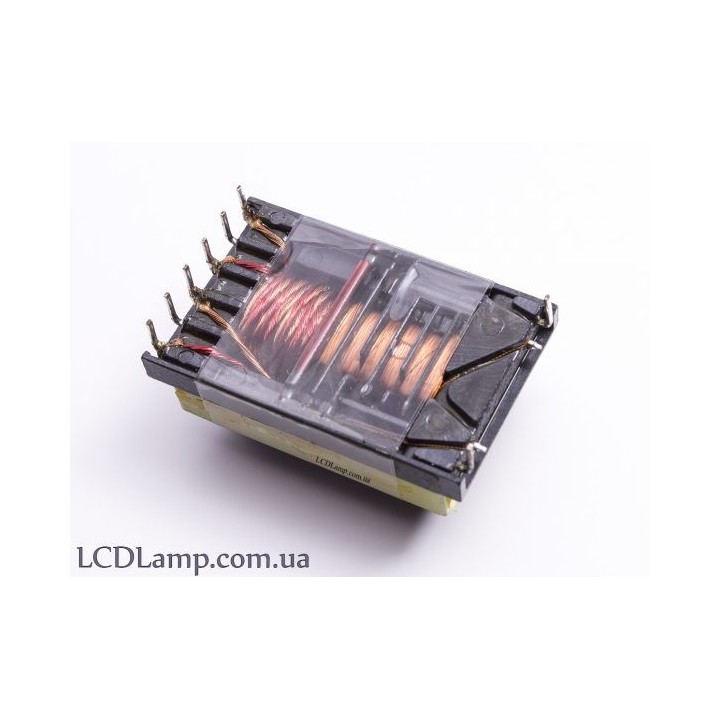

Name: ТРАНСФОРМАТОР SPW080
Brand: ДРУГИ
SKU: 1044752
Price: 15.94 EUR
Availability: InStock

ДРУГИ

15,94 €

С вкл. данък

Трансформаторът SPW080 (често изписван като SPW-080) е високоволтов импулсен трансформатор за инвертори (Inverter Transformer), предназначен за захранване на флуоресцентни лампи със студен катод (CCFL). Този тип лампи съставят задната подсветка на по-старото поколение LCD телевизори и компютърни монитори.

Модулът служи за генериране на необходимото високо напрежение (обикновено над 1000V за първоначален старт), за да запали и поддържа светлината в екрана. Той е директен еквивалент и се използва за замяна на модела SPW-068.

Последна наличност

Споделяне

Основни функции и предимства

Генериране на високо напрежение: Трансформира ниското постоянно напрежение от дънната платка в контролирани високоволтови променливи импулси за подсветката.
Прецизна изработка: Стандартизираното съпротивление на намотките предотвратява смущения в картината и гарантира равномерен интензитет на светлината.
Компактен ремонт: Директната подмяна само на този компонент спестява разходи за купуване на цяла нова инверторна платка или захранващ блок.

🔧 Технически характеристики

Тип на компонента: Трансформатор за LCD инвертор (High voltage coil).
Конфигурация на пиновете: 8-pin (8 крачета за монтаж).
Съпротивление на вторичната намотка: В границите на 450 Ω – 470 Ω (основен показател за изправност при замерване).
Индуктивност: ~778 mГн.
Габаритни размери: 32 x 20 x 13 mm (изключително лек – около 25 грама).

🛠️ Симптоми за дефект (Кога се сменя?)

Инверторните трансформатори работят под постоянно високо напрежение и температура, което ги прави една от най-често дефектиращите части в LCD уредите. Проблемът се разпознава по следните белези:

Ефектът „2 секунди и угасва“: Телевизорът/мониторът се включва, появява се лого или картина за секунда-две, след което екранът става напълно черен (инверторната защита сработва поради закъсо или прекъсната намотка), но звукът остава.
Мигане на подсветката: Светлината на екрана трепти необичайно веднага след пускане.
Физически признаци: При разглобяване се вижда напукване, потъмняване на пластмасовото тяло или миризма на изгоряла изолация около компонента.
