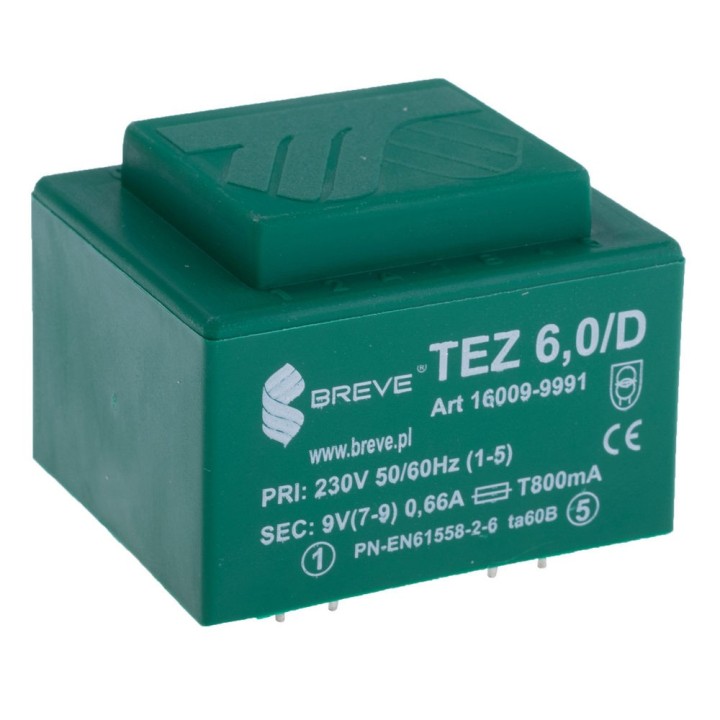

ТРАНСФОРМАТОР TEZ6/D/9V

Name: ТРАНСФОРМАТОР TEZ6/D/9V
Brand: BREVE TUFVASSONS
SKU: 1048104
Price: 10.06 EUR
Availability: InStock

BREVE TUFVASSONS

10,06 €

С вкл. данък

Мрежовият трансформатор TEZ6/D/9V (пълна фабрична маркировка TEZ6/D230/9V), произведен от полската компания Breve Tufvassons, е херметически залят (капсулован) понижаващ трансформатор за директен монтаж на печатни платки (PCB). Със своята номинална мощност от 6 VA, той намалява стандартното мрежово напрежение от 230V до ниско променливо напрежение от 9V, осигурявайки стабилно захранване за средно мощни електронни модули, релета и контролери.

Последна наличност

Споделяне

Основни предимства

Максимална херметизация: Намотките и магнитопроводът са изцяло заляти с епоксидна смола в пластмасов корпус. Това гарантира пълна защита срещу влага, прах, окисляване и механични вибрации.
Вградена защита от късо съединение: Проектиран е като устойчив на късо съединение (short-circuit proof) компонент, което предотвратява прегряване или риск от пожар при авария в захранваното устройство.
Висока термоустойчивост: Използва висококачествена изолация от Клас B (до 130°C) и е сертифициран за работа при висока околна температура (до +40°C).
Безопасност и галванично разделяне: Покрива строгите европейски стандарти за безопасност, като физически изолира нисковолтовата електроника от опасната електрическа мрежа.

🔧 Технически характеристики

Според официалния каталог за серията TEZ на Breve, моделът притежава следните електрически и физически параметри:



Първично напрежение (Вход)	230V AC (при честота 50 / 60 Hz)
Вторично напрежение (Изход)	9 V AC (променлив ток)
Номинална мощност	6.0 VA (Волт-Ампера)
Максимален изходен ток	666 mA (0.66 A)
Тип монтаж	За печатна платка (ТНТ - през проходни отвори / pins)
Степен на защита	IP00
Стандарти и съответствие	EN 61558-2-4, EN 61558-2-6
Тегло	Около 200 грама

(Забележка: В същата серия съществува и модификация с две вторични намотки – TEZ6/D230/9-9V, която извежда 2х9V с максимален ток 2х333mA).

📋 Превръщане в постоянен ток (DC)

Тъй като изходът на трансформатора дава 9V променлив ток (AC), ако вашата платка изисква постоянен ток (DC), трябва да добавите:

Диоден изправител (Грец блок): превръща AC в пулсиращ DC.
Филтриращ електролитен кондензатор: изглажда пулсациите. След филтрирането напрежението ще се покачи до пикова стойност от около \(9\text{V} \times 1.41 \approx \mathbf{12.7\text{V DC}}\) (без товар).
Линеен стабилизатор (например чип LM7809): ако ви е необходима фиксирана и стабилна линия от точно 9.0V DC.

🏠 Области на приложение

Благодарение на оптималния си ток от 666 mA, този модел се използва масово за:

Захранващи блокове за микроконтролерни системи (Arduino, PIC, модули за автоматизация).
Захранване на релейни платки, електронни термостати и таймери.
Платки за управление на битова техника (климатици, пелетни камини, бойлери).
Малки аудио предусилватели, ефекти за китара и измервателни прибори.
