ЗАРЯДНО УСТРОЙСТВО 10171 TYPEC

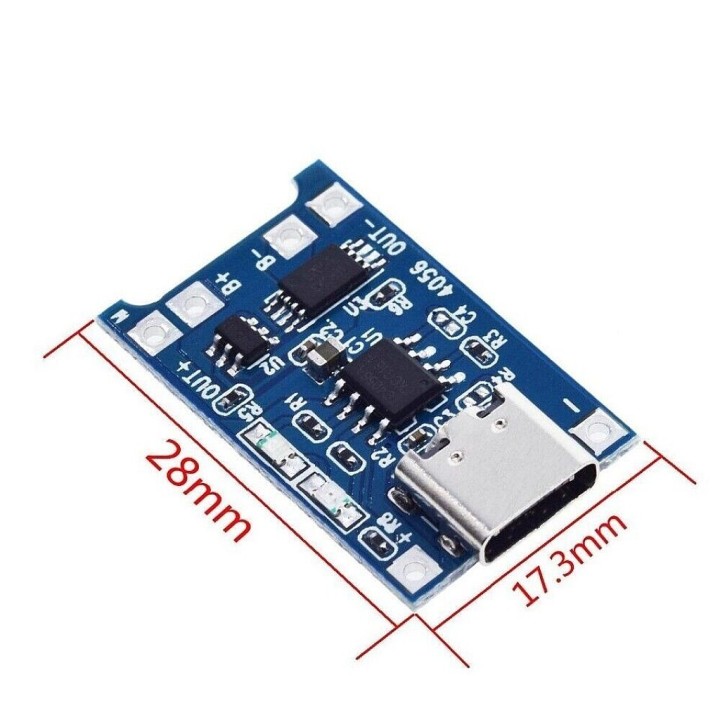

Name: ЗАРЯДНО УСТРОЙСТВО 10171 TYPEC
Brand: C.O.O.
SKU: 1053051
Price: 2.8 EUR
Availability: InStock

C.O.O.

2,80 €

С вкл. данък

Платката за зареждане на литиеви батерии с фабричен/каталожен код 10171 и TYPE-C интерфейс (базирана на чипа TP4056 или подобен линеен контролер) е миниатюрен електронен модул за интелигентно зареждане на единична литиево-йонна (Li-Ion) или литиево-полимерна (Li-Po) клетка на 3.7V. Обозначението „10171“ е специфичен вътрешен продуктов/складов код, използван от българските търговци на електронни компоненти за идентифициране на точно този популярен DIY модул.

Продукта е в наличност

За по-големи количества и доставка телефон:0878438241

Споделяне

Модулът се предлага на изключително достъпна ценаи се използва масово в роботиката, за ремонт на преносими устройства или при изграждане на авторски проекти (DIY). Подобни модули можете да намерите при специализирани доставчици .

Основни технически характеристики

Входно напрежение: 4.5V – 5.5V DC (захранва се директно през вградения USB Type-C порт или чрез спояване на захранващи проводници към входните падове + и -)
Максимален заряден ток: 1A (1000 mA) – фабрично настроен. Токът може да бъде променян чрез подмяна на токоограничаващ резистор на платката.
Напрежение на пълно изключване (Заряд): 4.2V ± 1% (стандартният праг за максимално заредена 3.7V литиева клетка).
Алгоритъм на зареждане: CC/CV (Постоянен ток / Постоянно напрежение) – най-безопасният и ефективен метод за литиева химия.

Интегрирани защити (Двойна защита "Protected" версия)

Повечето платки под този код съдържат допълнителен защитен чип (обикновено DW01A) и MOSFET ключ (8205A), които осигуряват:

Защита срещу презареждане: Изключва заряда, когато клетката достигне 4.2V.
Защита срещу прекомерен разряд: Изключва товара от батерията, ако напрежението ѝ падне под опасните 2.4V – 2.5V, за да предотврати трайна повреда.
Защита от претоварване по ток: Изключва захранването към товара, ако консумацията надвиши 3A (например при късо съединение на изхода).

Светодиодна (LED) индикация

Платката е оборудвана с два SMD диода за визуален контрол на процеса:

Червена светлина: Батерията се зарежда в момента.
Синя / Зелена светлина: Зареждането е приключило, батерията е напълно готова за употреба.

Свързване (Интерфейс)

IN+ / IN- : Алтернативен вход за 5V захранване (ако не се ползва Type-C буксата).
B+ / B- : Свързват се директно към съответните положителен и отрицателен полюс на литиевата батерия (напр. модел 18650, 21700 или Li-Po пакет).
OUT+ / OUT- : Свързват се към консуматора / товара (устройството, което ще захранвате). Забележка: Докато батерията се зарежда, консуматорът на OUT трябва да бъде изключен.
