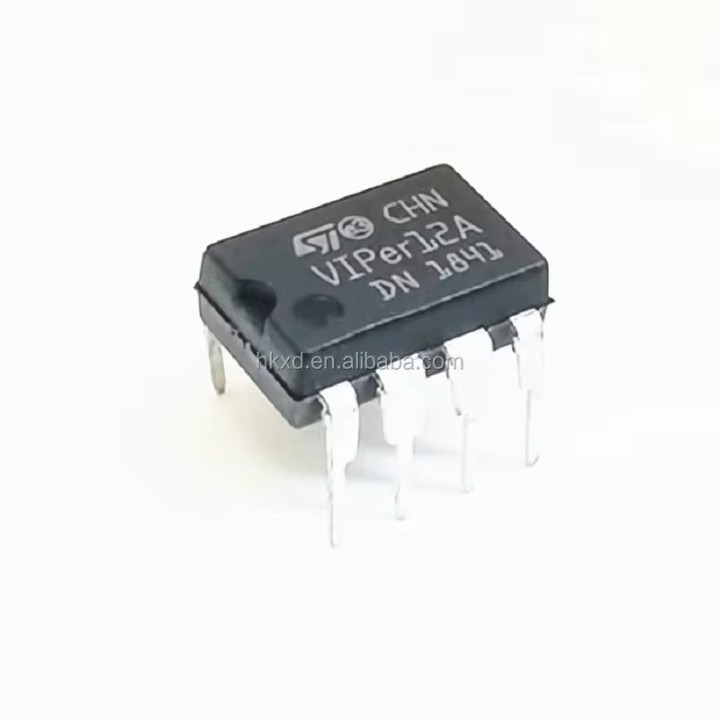

VIPER12AD DIP-8

Name: VIPER12AD DIP-8
Brand: НЯМА ИНФОРМАЦИЯ
SKU: 1052633
Price: 2 EUR
Availability: InStock

НЯМА ИНФОРМАЦИЯ

2,00 €

С вкл. данък

VIPER12AD (VIPER12A) в корпус DIP-8 е популярна интегрална схема на STMICROELECTRONICS, която съчетава в един силициев чип специализиран PWM (ШИМ) контролер и високоволтов Power MOSFET транзистор. Тя се използва масово за изграждане на импулсни захранвания (SMPS) с ниска мощност, като адаптери за батерии, захранвания в режим на готовност (standby) за телевизори и монитори, и спомагателни блокове за управление.

Продукта е в наличност

За по-големи количества и доставка телефон:0878438241

Споделяне

Тип топология: Buck (понижаваща), Buck-Boost, Flyback.
Фиксирана честота на превключване: 60 kHz.
Работно напрежение (\(V_{DD}\)): Широк диапазон от 9V до 38V.
Максимално напрежение на дрейна (\(V_{DS}\)): До 730V.
Максимална изходна мощност (за DIP-8):
- При европейска мрежа (195 - 265 Vac): До 13W.
- При универсална мрежа (85 - 265 Vac): До 8W.
Вградени защити: Защита от прегряване (overtemperature), свръхток (overcurrent) и свръхнапрежение (overvoltage) с автоматично рестартиране (auto-restart).
Енергоспестяване: Автоматичен burst режим при нисък товар за минимална консумация в режим на готовност.

Разпределение на пиновете (Pinout за DIP-8

Интегралната схема разполага с 8 извода, като няколко от тях са свързани паралелно за по-добро охлаждане на вградения транзистор:

Номер на пин	Име	Функция
1, 2	SOURCE	Извод на вградения MOSFET транзистор и референтна маса за веригата.
3	FB (Feedback)	Вход за обратна връзка за регулиране на напрежението чрез оптрон.
4	VDD	Захранване на управляващата верига и вход за първоначален старт.
5, 6, 7, 8	DRAIN	Дрейн на високоволтовия MOSFET. Използва се и за вътрешно стартиране.
