SWITCH KCD1101N9 ON-OF

Name: SWITCH KCD1101N9 ON-OF
Brand: НЯМА ИНФОРМАЦИЯ
SKU: 1046210
Price: 1 EUR
Availability: InStock

НЯМА ИНФОРМАЦИЯ

1,00 €

С вкл. данък

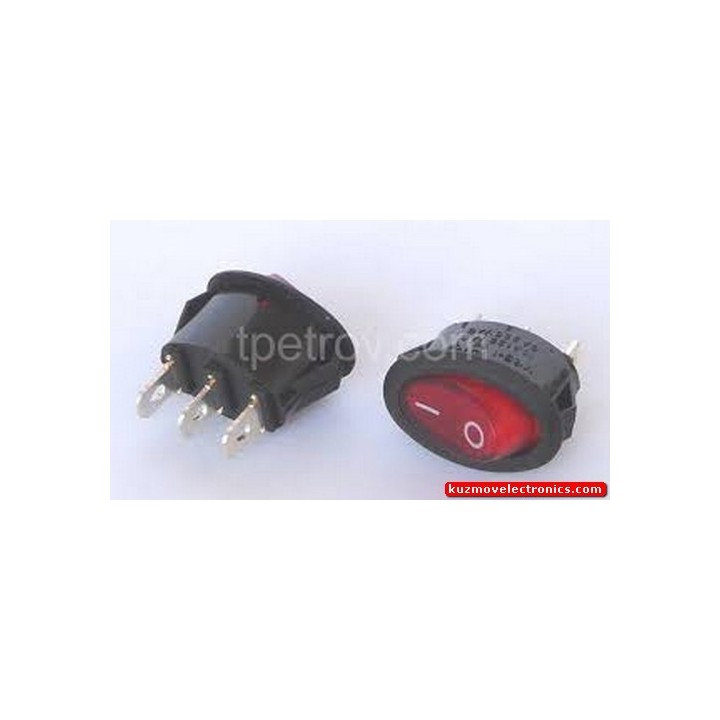

Превключвателят SWITCH KCD1101N9 ON-OFF (официално кодиран в каталозите като KCD1-101N-9-C3) е миниатюрен елипсовиден (овален) рокер ключ с вградена светлинна индикация, проектиран за пускане и спиране (ON-OFF) на захранването. Моделът се отличава от класическите правоъгълни ключове със специфичната си заоблена форма и е изключително популярен компонент в домакинските уреди, разклонителите и хоби проектите.

Продукта е в наличност

За по-големи количества и доставка телефон:0878438241

Споделяне

Основни предимства

Вградена глим лампа: Ключът разполага с вътрешна неонова подсветка (обикновено червена или оранжева), която свети ясно, когато веригата е затворена (позиция ON), информирайки за наличие на напрежение.
Лесен Snap-In монтаж: Благодарение на пластмасовите си странични щипки, компонентът се монтира бързо чрез директно притискане (щракване) в подготвения овален отвор на панела.
Устойчив корпус: Тялото е изработено от трудногорим найлон (Nylon 66), който осигурява надеждна изолация и издръжливост при нагряване.

🔧 Технически характеристики

Ключът е разчетен за работа в стандартни монофазни електрически мрежи:

Параметър	Спецификация / Стойност
Код на модела	KCD1-101N-9-C3 (KCD1101N9)
Форма на бутона	Елипсовидна / Овална
Функция на превключване	ON - OFF (2 стабилни позиции)
Номинално напрежение	250 V AC
Номинален ток	6 A (при индуктивен/активен товар)
Брой изводи (пинове)	3 PIN (2 за комутация + 1 за нула на лампата)
Контактна конфигурация	SPST (Single Pole, Single Throw) с подсветка
Външни габаритни размери	Приблизително 25 x 17 mm
Тип терминали / връзка	Бързи връзки (автопера) тип Faston 4.8 mm

📋 Свързване на 3-пиновия извод

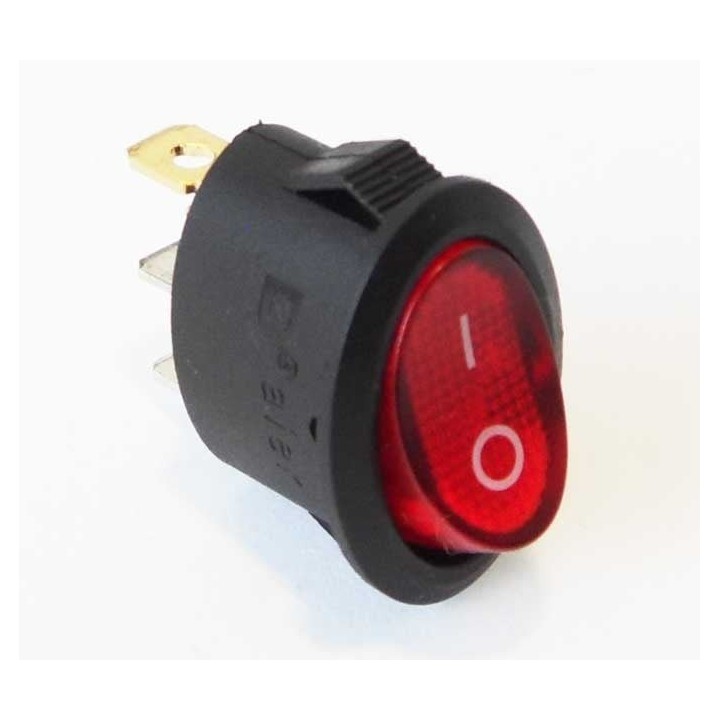

Тъй като ключът разполага с вградена лампа, той има 3 контактни крачета (обикновено две сребристи и едно златисто/медно):

Вход (Линия / Фаза): Свързва се към захранващия кабел, идващ от мрежата.
Изход (Товар): Свързва се към фазата на уреда, който искате да управлявате (напр. нагревател или мотор).
Нула (За лампата): Златистото краче се свързва директно към неутралния проводник (Нула) на мрежата. Това е необходимо единствено за да може вградената лампичка да свети в режим ON.
