Основни разновидности (Конструктивни типове)
В зависимост от това къде и как ще бъде разположен в устройството, държачите за предпазители 5х20 се делят на четири основни модела:

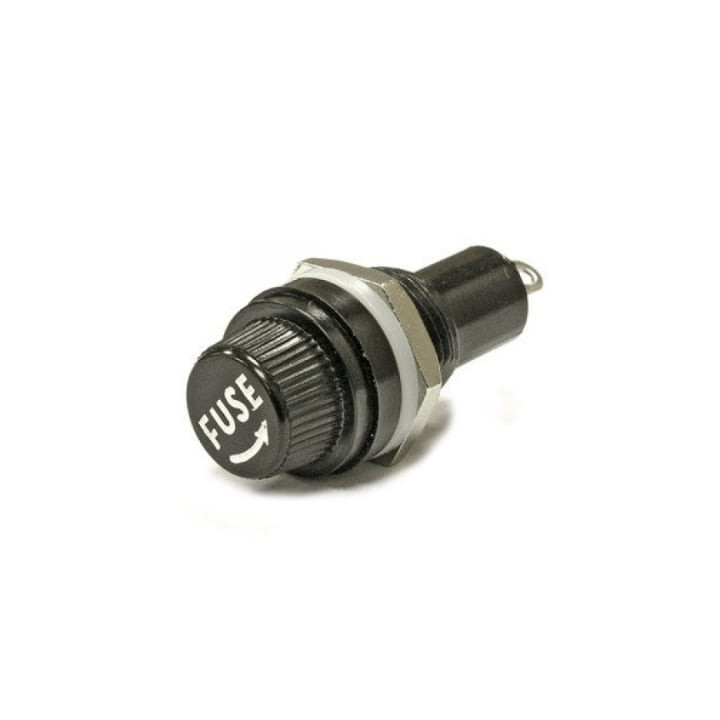

1. За панелен монтаж (С капачка на винт/байonet)
- Монтаж: Монтира се в кръгъл отвор на лицевия или задния панел на устройството и се затяга с пластмасова гайка от задната страна.
- Смяна на предпазителя: Извършва се изцяло от външната страна на уреда чрез отвиване на капачката с отвертка или на ръка.
- Предимство: Максимално улеснен достъп за крайния потребител при авария.
2. За печатни платки (PCB монтаж)
- Тип „Отворена щипка“ (кошница): Два отделни метални клипса или пластмасово легло, които се запояват директно върху платката. Предпазителят се вкарва чрез натиск.
- Тип „Затворен с капак“: Защитено пластмасово легло с капаче. Предпазва от случаен допир при сервизиране и затваря напълно компонента.
3. Кабелен държател (Вграден в линия / In-line)
- Конструкция: Пластмасова капсула, разделяща се на две части чрез винт или байонетна връзка, която се свързва последователно директно към захранващия кабел.
- Приложение: Масово в автомобилната електроника, LED осветлението и хоби проектите.
4. За DIN шина
- Приложение: Използва се предимно в индустриални електрически табла и системи за автоматизация.
🔧 Технически характеристики
Стандартните параметри за качествените панелни и платки модели (на марки като Bulgin, Schurter или Ninigi) са:
| Параметър |
Спецификация / Стойност |
| Размер на съвместимия предпазител |
5 x 20 mm |
| Номинално напрежение |
250 V AC |
| Номинален ток |
Обикновено 6.3 A, 10 A или до 15 A (спрямо модела) |
| Контактно съпротивление |
< 5 mΩ |
| Материал на корпуса |
Трудногорим термопласт / найлон (UL94 V-0) |
| Материал на контактите |
Калайдисана или посребрена медна сплав |
| Работна температура |
от -20°C до +85°C |
🏠 Области на приложение
- Захранващи блокове на компютри, лабораторни уреди и измервателна техника.
- Аудио усилватели, смесителни пултове и домакински електроуреди.
- Защитни вериги на трансформатори, машини и автомати
