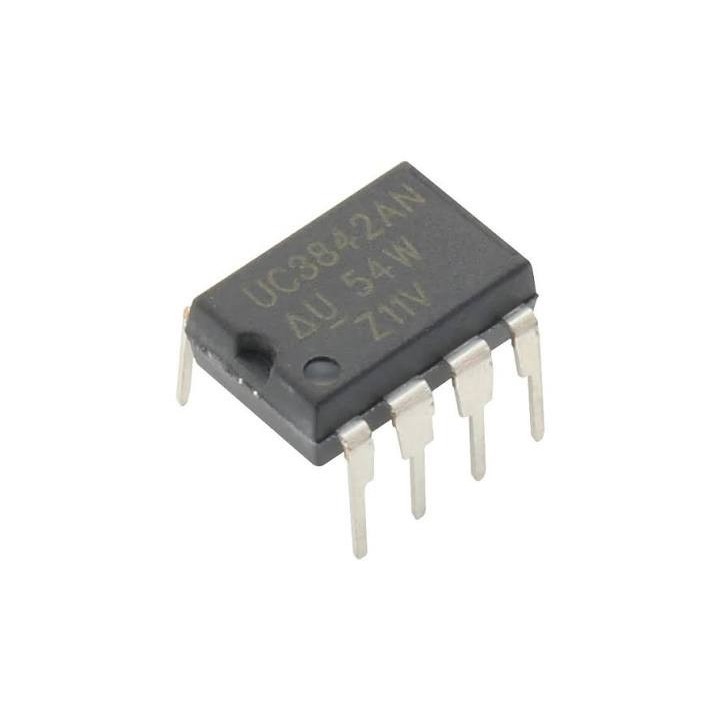

UC3842AN DIP-8

1,80 €

С вкл. данък

Интегралната схема UC3842AN (корпус DIP-8) е високопроизводителен, фиксираночестотен PWM (импулсно-широчинен) контролер с текущ режим на управление (Current-Mode Control). Този чип е световен индустриален стандарт и е проектиран специално за управление на офлайн и DC-към-DC импулсни захранвания (SMPS) с минимален брой външни компоненти. Буквата "N" в кода указва стандартния пластмасов DIP-8 корпус за лесен THT монтаж.

Продукта е в наличност

За по-големи количества и доставка телефон:0878438241

Споделяне

Технически характеристики

Характеристика	Стойност / Описание
Марка / Производител	STMicroelectronics, Texas Instruments, ON Semiconductor (Fairchild)
Тип корпус	DIP-8 (пластмасов корпус с 8 пина за монтаж в отвори)
Режим на управление	Current-Mode (Токов режим за отлична защита и стабилност)
Праг на включване (UVLO Turn-on)	16 V (идеален за офлайн захранвания от мрежата)
Праг на изключване (UVLO Turn-off)	10 V (хистерезис от 6V предпазва от паразитни рестартирания)
Максимален запълващ фактор (Duty Cycle)	До 100% (подходящ за Flyback и Forward топологии)
Изходен ток на драйвера (Totem Pole Output)	±1 A пиково (директно управлява гейта на външен мощен MOSFET)
Стабилност на опорното напрежение	Вградена температурно компенсирана опора 5.0 V

Типични области на приожение

Чипът от серията 3842 е сърцето на милиони електронни устройства и се използва в:

Захранващи блокове (SMPS) за настолни компютри, монитори и телевизори
Промишлени импулсни захранващи модули (напр. за DIN шина)
Зарядни устройства за акумулатори, лаптопи и електроинструменти
Захранващи блокове в битова техника и системи за автоматизация

Разлики в серията (Важно при ремонт!)

Когато подменяте UC3842, обърнете внимание на разликите с останалите членове на фамилията:

UC3842 / UC3843: 3842 се включва на 16V / изключва на 10V (Duty Cycle до 100%). 3843 е за по-ниски напрежения: включва на 8.4V / изключва на 7.6V.
UC3844 / UC3845: Имат същите напрежения като съответно 42 и 43, но максималният им запълващ фактор (Duty Cycle) е ограничен хардуерно до 50%.
