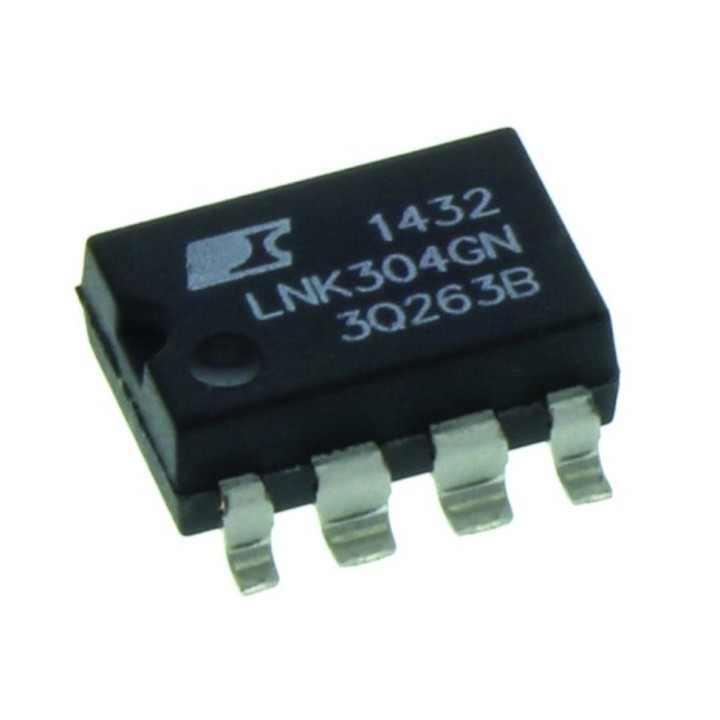

LNK304GN SO-8

Name: LNK304GN SO-8
Brand: FAIRCHILD SEMICONDUCTOR
SKU: 1044628
Price: 3.29 EUR
Availability: InStock

FAIRCHILD SEMICONDUCTOR

3,29 €

С вкл. данък

LNK304GN (в корпус SO-8 / SMD-8) е високоенергийно ефективна интегрална схема – импулсен офлайн контролер (AC/DC switcher/конвертор) от фамилията LinkSwitch-TN на производителя

Тя е проектирана специфично да замества остарелите, обемни и неефективни линейни захранвания (с трансформатор) или капацитивни делители (с демпферен кондензатор – cap dropper) в маломощни устройства с изходен ток под 360 mA. Изключително популярна е като ключов компонент в захранващите блокове на домакински уреди (перални, съдомиялни, хладилници), където често дефектира при токови удари.

Последна наличност

Споделяне

Технически характеристики

Тип интегрална схема: PMIC (Контролер за управление на захранването) / AC-DC преобразувател.
Вграден високоволтов MOSFET: 700 V (издържа на сериозни пикове на напрежението).
Входно напрежение (универсално): 85 V AC до 265 V AC.
Честота на превключване: 66 kHz (фиксирана вътрешно, с вграден честотен джитер за много ниски нива на електромагнитни смущения).
Максимален изходен ток: 120 mA (при MDCM режим) до 170 mA (при CCM режим).
Консумация на празен ход: Под 80 mW (изключително икономична – съответства на Еко стандартите).
Работна температура: -40°C до +150°C.
Тип корпус: SO-8 (в каталозите означен като SMD-8B или Gull Wing). Корпусът е с 8 пина, но реално има 7 физически крачета (пин 6 липсва фабрично за осигуряване на изолационно разстояние за високото напрежение).

🛠️ Поддържани топологии на свързване

Едно от най-големите предимства на схемата е, че може да работи в различни конфигурации с минимален брой външни компоненти:

Buck (Понижаваща) – най-често използваната топология в бялата техника (неизолирано захранване за платката, например от 230V към 12V или 5V).
Buck-Boost (Инвертираща) – за генериране на отрицателно напрежение.
Flyback (Обратноходова) – когато е необходима галванична изолация.

🛡️ Вградени защити

Чипът е монолитен и съдържа в себе си пълен набор от интелигентни защити, които предпазват останалата електроника:

Auto-Restart: Автоматично ограничаване на мощността при късо съединение в изхода или прекъсната обратна връзка (open loop).
Thermal Shutdown: Термична защита (хистерезисна), която изключва чипа, ако температурата на кристала премине критичните граници.
Cycle-by-Cycle Current Limit: Ограничаване на тока на всеки цикъл за предпазване от претоварване.

💡 Бележка при ремонт и диагностика

Когато уредът (например перална машина Whirlpool, Electrolux или др.) „угасне напълно“ и няма никакви индикации по дисплея, в 90% от случаите LNK304GN е изгорял вследствие на токов удар.

Важно: При подмяната му задължително трябва да проверите и смените защитния резистор (обикновено между 22Ω и 100Ω / 2W-3W, който действа като предпазител) и индуктивния дросел (бобината) в захранващата верига, тъй като те почти винаги изгарят заедно с чипа.
