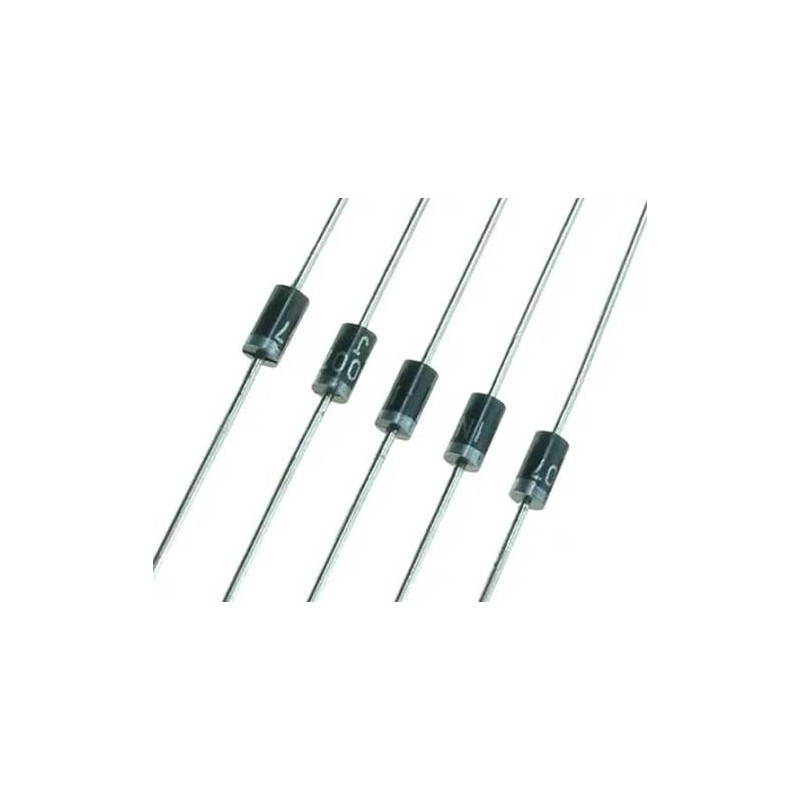

SR1100 DO41 SCHOTTKY
0
Ревюта
SR1100 DO41 е високоефективен изправителен диод на шотки(Schottky Barrier Diode), проектиран за работа в нисковолтови и високочестотни електронни схеми
0,20 €
0,39 лв.
С вкл. данък
Наличност:
Продукт в наличност
Код на продукта:
1053012
, проектиран за работа в нисковолтови и високочестотни електронни схеми){kind=link}
Благодарение на технологията с метал-полупроводников преход (Schottky barrier), компонентът осигурява изключително бързо превключване и минимален спад на напрежение в права посока. Продуктът се предлага в стандартен пластмасов корпус DO-41 (DO-204AL) за конвенционален THT монтаж (през отвори в печатната платка).
Основни технически характеристики
- Максимално обратно напрежение (\(V_{RRM}\)): 100V
- Максимален постоянен ток в права посока (\(I_{F}\)): 1A
- Спад на напрежението в права посока (\(V_{F}\)): ≤ 0.85V (при ток 1A)
- Максимален импулсен ток (\(I_{FSM}\)): 30A – 40A (пиково претоварване)
- Корпус: DO-41 (изработен от негорим пластмасов материал по стандарт UL94V-0)
- Тип монтаж: THT (Through-Hole Technology / през отвори)
- Работна температура: от -65°C до +125°C
Ключови предимства
- Висока ефективност: Ниските енергийни загуби предотвратяват прекомерното отделяне на топлина.
- Защитен пръстен (Guard Ring): Интегрирана вътрешна структура за повишена защита срещу транзиентни пикове и статично електричество (ESD).
- Надеждност: Изводите са с покритие от чист калай, което гарантира лесно и сигурно запояване съгласно стандарта MIL-STD-202.
- Ясна маркировка: Цветна ивица върху корпуса обозначава страната на катода.
Области на приложение
Диодът е идеален за разработване на нови устройства или за ремонт на съществуваща електроника:
- Импулсни захранващи блокове (SMPS) и инвертори.
- Защита от обратен поляритет (грешно свързване на захранването).
- Свободно въртящи се (Free-Wheeling) диоди в индуктивни товари.
- DC-DC преобразуватели на напрежение.
- Соларни системи и зарядни устройства.
